Zubehör

Das Original-Zubehör und die Original-Ersatzteile sind im

"6,5 mm gevär med tillbehör. Reservdelskatalog

m/96, m/38, m/41 B"

Kungl Armétygförvaltningen

(frei übersetzt ist das die Königliche Armeeverwaltung)

vom 19. April 1963 aufgelistet

In diesem hier abgebildeten Original finden sich alle Teile mit dazugehörigen Materialnummern aufgelistet, sowie ausklappbare Seiten im DIN A3-Format mit Abbildungen aller Teile.


 Foto Position BezeichnungMaterialnummer



137

Öler

Oljedoser

 M 7042-006010



Weitere Details zu den Bajonetten finden Sie hier

 70

Bajonett

Bajonett

Anmerkung: Das Bajonett besteht aus 6 Einzelteilen (Pos. 71-76) - hier nicht einzeln aufgeführt -

F 1310-590800



 149

Ladestreifen

Laddram

 M 4006-101900



 138



141

Trageriemen

Gevärsrem, komplett

Nähere Informationen siehe ...mehr



Gevärsrem m/41B

Das m/41 B hat einen zweiteiligen Trageriemen

M 1353-006010







 140

Riemenhalter (Frosch)

Tilläggshacke

Anmerkung: Kann zusätzlich am Trageriemen befestigt werden

F 1057-454820



 102

Kornschutz

Kornskydd

Anmerkung: Es gab zwei verschiedene Varianten des Kornschutz

Links: hohe Ausführung

Rechst: flache Ausführung für das m/41B

F 1311-221340



 163

Putzstockführung

Slutstycke

Anmerkung: Ist Bestandteil des Reinigungsbestecks (Rengöringsverktyk, g - Pos. 163)

 F 1310-751580



 136

Putzstockführung

Mynningshylsa

Anmerkung: Kam zur Anwendung, wenn der Lauf von vorne gereinigt werden sollte

F 1310-063610


 182Korntreiber  m/43 G

Kornflyttare

 F 6113-704600


 144Nachtvisier

Mörkerriktmedel

 M 3290-900810

 156

Hülsenfangsack

Hylsfänegre

 F  1312-091690

161

Mündungsschutz Mynningsskydd

 M 1501-800910

 162Gewindeschutz

Gängskydd, g

M 1501-810100

  100

Kornsatz

Korn +0,75 bis -2,0 in     0,25 mm Abstufungen

F 1311-997510

bis

F 1311-996970



 132

Zielfernrohr m/41B

Kikarsikte m/41B

Es gab drei Versionen: Das deutsche Ajack 4x90 m/41, und die beiden schwedischen Modelle AGA 3x65 m/42 sowie m/44

Weitere detaillierte Informationen zu den Zielfernrohren des m/41B und m/41 siehe hier





 143

Zielfernrohr-Futteral

Fodral

Hinweis: Die Seriennummer des m/41B befindet sich auch auf dem Deckel des Futterals außen

 F 1311-997810



 115

Zielfernrohrmontage

Hållare

Oben: Seitenmontage des m/41B

Unten: Seitenmontage des m/41

 F 1062-971360
   Patronengurt
  179

Schaftplakette

Märkbricka

 F 1311-772600
  150

Manöverpatronengerät

Lösskjutningsanordn

 F 1311-772500
  Exerziermunition m/41 Spitzgeschoss
  Exerziermunition m/94 Rundkopfgeschoss
   Pistolengriff
  96

Schraube für das Visier m/38

Skruv


  142Lederschutzkappen Zielfernrohr

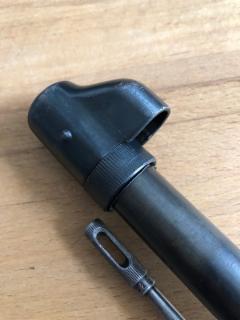

 Mündungsschoner

Es gab verschiedene Ausfertigungen von Mündungsschonern für das m/96.

Hier zu sehen ist eine ältere Variante





Desweiteren gehörte standardmäßig dazu (Liste wird noch vervollständigt):

  • Verschiedene Laufreinigungsbürsten
  • Auswechselbare Korne
  • Weitere Mündungsschoner
  • ...und mehr

Darüber hinaus gab es während, aber insbesondere auch nach der militärischen Karriere des Schwedenmauser diverses Sonderzubehör. Dazu zählen zunächst Zielfernrohre für die Modelle m/41 und m/41 B, sowie die verschiedenen Diopter und Visiere, die an Gewehren der Heimatwehr und der schießsportlichen Vereine in Gebauch waren.

Ich werde in dieser Rubrik versuchen, nach und nach das Zubehör abzubilden und zu beschreiben. Es wäre schön, wenn Sie mir dabei helfen würden. Über Fotomaterial jeder Art bin ich natürlich dankbar.

E-Mail bitte an: info@schwedenmauser.de

Weiteres Zubehör (nicht im Katalog aufgeführt)






Zielübungsgerät ALMINA

Skjutövningsapparat m/43 G

Das Zielübungsgerät diente der Simulation des Zielens und der Schussabgabe auf eine Entfernung von 300m. Es besteht aus einer auf den Lauf aufsetzbaren Visiereinrichtung mit einer Nadel, die bei Schussabgabe in eine Zielscheibe aus Pappe sticht. Mit diversen Aufnahmgestängen und Laufstangen wurde das Gerät am Gewehr angebracht.



Anderer gebräuchlicher Korntreiber unbekannter Herkunft

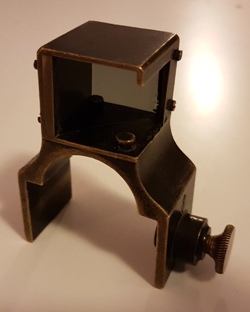

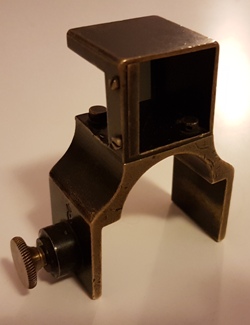

Riktkontrollspegel

Dieses Prisma aus Messing diente in der Rekrutenausbildung dazu, dass der Ausbilder seitlich neben dem zielenden Rekruten stehend, die Visierlinie kontrollieren konnte.

Der Riktkontrollspegel wurde dazu von oben auf die Systemhülse geschoben und mittels einer Schraube fixiert.

  Visierschutz
